รวมรูป mini cnc แบบ home made DIY หรือรุ่นกูทำเอง ใครมีมาโชร์กันหน่อยครับ

[dcnc]

รวมรูป mini cnc แบบ home made DIY หรือรุ่นกูทำเอง ใครมีมาโชร์กันหน่อยครับ
เอาแบบทำกันเอง ไม่ต้องเอาแบบเมืองนอกมาง่ะ เห็นมีโชร์ในหลายเว็บแล้ว

[SideKick]

ถ้าเปลี่ยนเป็นแบบรุ่นไหนก็ได้ (ไม่ได้ทำเอง แต่ไปเห็นมา) แต่ขอให้สวย เทคนิคดี ชิ้นส่วนน้อย
อย่างนี้พอไหวไม่คับ-มีสะสมเยอะ

ผมว่าคนไทยทำเองนะมี ส่วนหนึ่งยังไม่เห็นกระทู้นี้ ส่วนหนึ่งไม่ชอบแชร์และโชว ส่วนหนึ่งยังศึกษาอยู่และไม่มีเวลาทำ ส่วนหนึ่งอยากทำแต่ขาดงบประมาณ

แต่ถ้าคนไหนทำแล้วและมาโชว ก็ถือว่าเป็นคนที่มีคุณสมบัติเป็นครู คือให้ .ฯลฯ. และใจกว้าง ขอขอบคุณมาในที่นี้ด้วย

[Defcon]

ทำมาได้เกือบเดือนแล้วครับ ตามแก้นิดหน่อย แบบว่าเป็นเครื่องแรกครับทำ gentry สูงไปหน่อย SLA7072 ของพี่วีระศักดิ์ ก็แรงจัด มันก็เลยกลายเป็น ปอยฝ้ายไปเลย มันเป๋น หงึก ๆ หงัด ๆ จั่งซี้มันต้องถอนนนนน... ตามดาม กันบานเลยครับ





ถ่ายคู่กับพี่ใหญ่ซะหน่อย...

[เล็กซ์อาร์ต]

ชอบพี่ใหญ่ จริงๆ เลยยยย อยากได้อยากได้

[somphop]

ถ้ามีตัวแม่ดีๆ ขนาดนี้ล่ะก้อ ผมจะทำตัวลูกออกมาให้บานเลยเชียว

[niranam]

ว่าแต่ รุ่นพี่ใหญ๋ เป็นเครื่องอะไร ครับ พลาสม่า เหรอ ว่า เลเซอร์ ครับ

[Defcon]

ว่าแต่ รุ่นพี่ใหญ๋ เป็นเครื่องอะไร ครับ พลาสม่า เหรอ ว่า เลเซอร์ ครับ

Spindle ธรรมดา ๆ เนี่ยแหละครับ มี แม็กกาซีน ใส่ tool จำไม่ได้ว่าเท่าไหร่ครับ

M6 มันก็จะเปลี่ยน Tool ให้ ปุ้ดส์ ๆ ๆ ๆ ๆ ......

[nookhook]

บอลสกรูแกนXสีทองหรือครับ ไม่เคยเห็น

[Defcon]

บอลสกรูแกนXสีทองหรือครับ ไม่เคยเห็น

ลองใช้ทองเหลืองกลึงเป็น ball screw ครับ กลึงเอาสด ๆ ใช้ได้ดีพอสมควรครับ แต่ไม่รุ้ว่าจะยืนระยะได้นานเท่าไหร่

[Defcon]

สงกรานไม่มีอาไรทำครับ ลองซะหน่อยว่าเกลียวทองเหลืองจะเป็นยังไง


.....


.....


พื้นที่โฆษณา .... SLA7072 Stepping Driver From CNCroom.com ครับ


**** นิดนึงครับ เผื่อท่านใดอยากลองทำดูบ้าง เกลียวล่างเป็นเหล็กครับ ซึ่งจะทนกว่าทองเหลืองข้างบน วิธีทำก็วัดพิทช์ ครับ พอได้พิทช์ แล้ว ไปตั้งที่เครื่องกลึงนะครับ อันนี้ไม่ทราบเพราะผมรู้แค่หลักการ  ส่วนมีดกลึงก็ เจียให้ได้ส่วนโค้งตาม ร่องที่ต้นแบบครับ เนื่องจากว่า ต้องกลึงยาว ปัญหาที่ตามมาก็คือ จะคดครับ โก่งงอ ตัวเครื่องกลึงเองก็มีตัวดันอยุ่แต่ว่า เอาไม่อยู่ครับ จะคด นู่นนิด นี่หน่อย ผมก็เลยแก้ปัญหาคือว่า เอาไปให้ร้าน ซ่อมมอไซ ดัดครับ ร้านที่เค้ารับดัดโช้ค นั่นแหละครับ ได้กลับมาตรงพอสมควร จากนั้นก็ใช้ตะใบ กลมที่ขนาดพอดีกับเกลียว ถู ซะ โดยเขียน G-code ให้มันหมุนไปหมุนมา อย่าถูเพลินล่ะครับ เด๋วเกลียวท่านจะมี Backlash กลับมาเป็นของแถมครับ

[linconz]

แล้วนัตล่ะ พ่อหนุ่ม  ทำไง ซื้อเอาเหรอ ขอดูนัตหน่อยซิ  เผื่อจะทำบ้างครับ

[niranam]

ยอด เยี่ยม ครับ

[Defcon]

แล้วนัตล่ะ พ่อหนุ่ม  ทำไง ซื้อเอาเหรอ ขอดูนัตหน่อยซิ  เผื่อจะทำบ้างครับ

ก็ซื้อ ball screw สั้น ๆ มาครับ จะได้ นัดแถมมาด้วย


ใบมีดกลึง...


2...


3....


4.... พอดีว่ามีทองเหลือง เหลืออยู่


5... เหล็ก ทนกว่าตรงกว่าครับ


ตอนกรอกลูกปืนใส่นัด ต้องอดทนมากครับ กรอกทีละเม็ด T T
อีกไม่นานจะลองใช้ Stanless ดูครับ

Weerasak Edit: รูปหายหมดแล้วครับ รอเจ้าของกระทู้อัพโหลดรูปให้ใหม่ ที่ photobucket.com ก็เชื่อถือได้ครับ

[TomsMobile]

เยี่ยมครับ

[somjin]

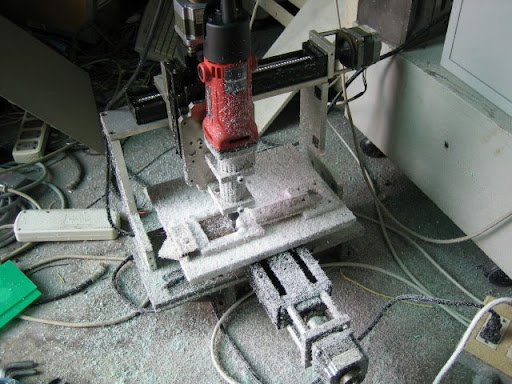

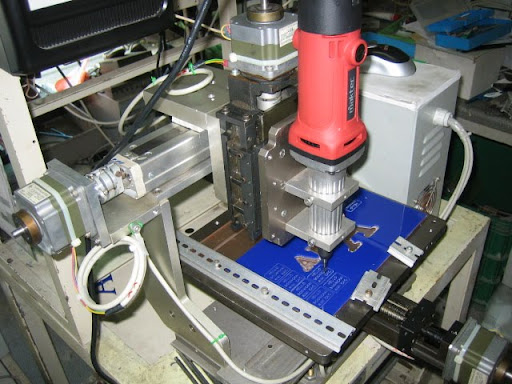

ตัวเล็กๆครับ
แบบง่ายๆ แต่พอได้ใจความ
